荣耀20 PRO发布官方拆机图赏

　　今年5月31日，荣耀发布了荣耀20、荣耀20 PRO系列旗舰手机，两款新机采用了6.26英寸魅眼屏，麒麟980处理器，支持GPU Turbo 3.0。配色方面，荣耀20拥有冰岛白、幻影蓝和幻夜黑三种配色，荣耀20 Pro拥有幻夜星河和蓝水翡翠两种机身颜色可供选择。同时，超级蓝牙，方舟编译器，超级NFC等新功能。

　　今天荣耀手机官方账号在知乎发布了荣耀20 PRO拆机图赏，让我们从里到外更多了解荣耀20 PRO的内部配置构造等等。

　　下面是拆机内容：

　　工具：吸盘、+字1.5螺丝刀、镊子、塑料撬棒，拆机片若干。

　　提醒：

　　1。提前使用取卡针取出SIM卡槽，关机。

　　2。拆开后盖之后先拆下电池连接器排线，拆所有电器都一样，优先切断电源。

　　3。尽量不要拆电池，除非你是为了更换电池。本来没有打算拆电池，BUT…

　　荣耀20 PRO采用的是第二代精密双层膜片的工艺，这种工艺在玻璃下放有Highlight和Color两层膜片。Color层使产品呈现由中心到四周的颜色渐变，丰富产品的视觉层次，加强深邃的视觉感受。

　　玻璃后盖通常使用双面胶圈粘贴，荣耀20PRO也不例外。拆解前需要借助加热装置加热后盖，使用吸盘拉开缝隙，利用拆机片慢慢拨开后盖与手机。

　　相比之前拆过的几款荣耀手机，荣耀20PRO的做工更扎实。主板上覆盖了一整块的保护盖板，保护主板在跌落等极端条件下的稳定性。主板及电池大部分面积本石墨烯散热片覆盖。需要强调的是，荣耀20 PRO采用全球最先进的手机散热技术-石墨烯散热，相对于前一代Honor 10，散热能力提升23%。

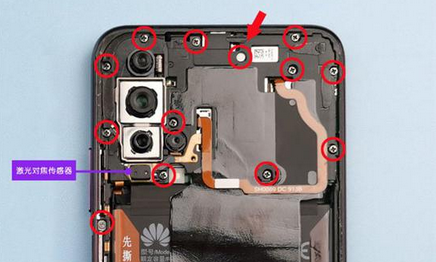

　　使用十字螺丝刀拆下上图红圈中的螺丝，从左下角慢慢掀开保护盖板。

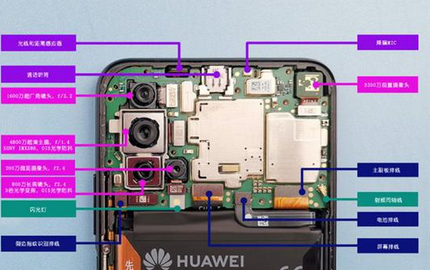

　　取下主板保护盖板，就可以看到整个主板了。

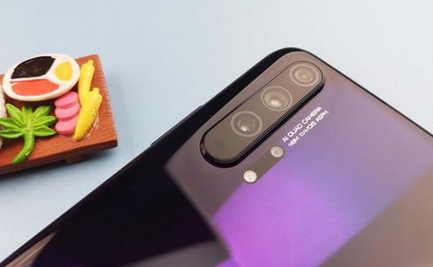

　　荣耀20 PRO最突出的点就是后置四颗摄像头了，几乎占了机身顶部三分之一的空间。由于荣耀20系列采用侧边指纹识别，相比后置指纹识别，保持了手机后盖的完整性。单手握持手机，拇指刚好解锁手机。识别速度、准确度相比屏下指纹识别较高。

　　为了实现更高的屏占比，将光线和距离感应器放在了机身顶部，从外观看有点像红外接口。作用有两个：1。口袋防误触功能，识别手机被遮挡，判断手机在口袋中，开启防误触。2。通话过程中自动息屏，判断手机贴近人脸，开启自动息屏。

　　4800万像素主摄，光圈：F/1.4，Sensor感光尺寸：1/2英寸，Pixel size：四合一等效1.6μm，支持OIS，AF：Close Loop马达和支持反差对焦、相位对焦、激光对焦)。

　　1600万像素超广角摄像头，光圈：F/2.2，焦距：17mm。

　　800万像素长焦摄像头，3X光学变焦，光圈：F/2.4，焦距：80mm，支持OIS，AF：支持反差对焦、相位对焦、激光对焦。

　　200万像素微距摄像头，光圈：F/2.4，清晰成像距离：4CM)

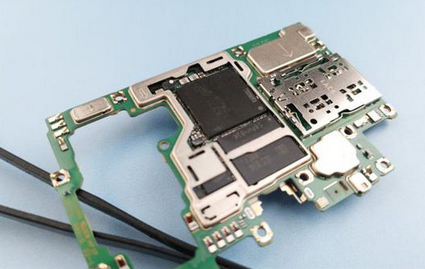

　　拆下主板，使用镊子撬开屏蔽罩，可以看到隐藏的芯片。大家想看的麒麟980一如既往覆盖着存储芯片，看不到。

　　从这个角度可以看到，荣耀20 PRO做了点胶。

　　尾插位置同样做了点胶处理，保证长期拔插数据线，尾插不会松动。

　　荣耀20系列将电源键和指纹识别融合在一起，单手握持手机，亮屏即解锁。长按1S可以唤醒智能助理YOYO。

　　电源键其他功能：连续按压电源键5次可启动SOS(SOS设置路径详见玩机技巧)，双击电源键可唤出钱包，设置路径为：钱包->我的->便捷设置->便捷刷卡双击电源键设置。

　　侧边指纹识别排线被压在了电池下边，需要先拆下电池。按照电池上的提示，首先撕开1和2，再向上单独拉开3。

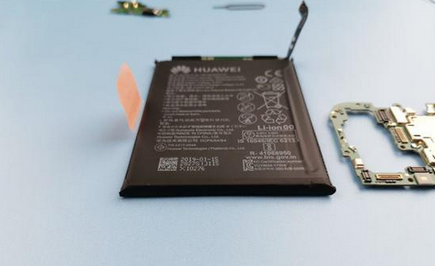

　　荣耀20 PRO采用4000mAh高密度聚合物锂电池

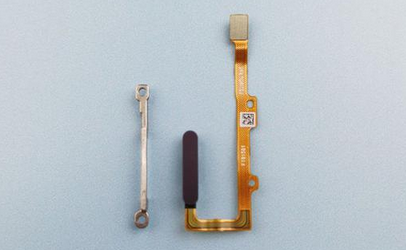

　　指纹识别结构分为指纹识别器、传导固定的金属轴，电源键三部分。指纹识别排线被压在电池板下边，确实给拆机带来一定难度。电池结构比较特殊，通常情况下不建议私自拆卸电池。

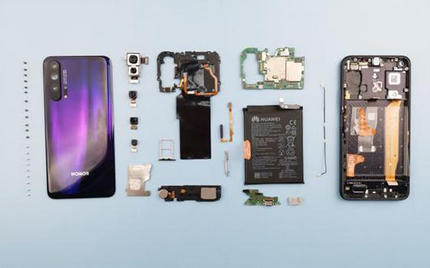

　　以上就是整个拆机过程，大约耗时1小时，主板位置全部是大一号的螺丝，副板位置统一小一号螺丝，拆机时不需要特别标注记忆。从易到难10分的话，荣耀20 PRO打8分吧，拆解电池需要一定的臂力。

　　拆机不容易啊，装机更不容易。
